Тройники ПНД 280 мм
170 товаров
151 товар
46 товаров
Тройники ПЭ100 280 мм в наличии и под заказ. Сварные, литые и электросварные, равнопроходные и редукционные тройники с диаметром магистрали 280 мм SDR 11, 13.6, 17, 21 и 26. Цена товаров указана с НДС.
Фильтр
Тройники ПНД 280 мм — сварные, литые и электросварные
Для подключения ответвления к полиэтиленовому трубопроводу диаметром 280 мм применяют тройники ПНД 280 мм. Их используют при строительстве и реконструкции инженерных сетей, когда необходимо разделить поток, подключить дополнительную линию или изменить конфигурацию трубопровода.
В зависимости от проекта можно выбрать равнопроходной фитинг с одинаковым диаметром всех патрубков или редукционный тройник: диаметр основной магистрали составляет 280 мм, а ответвления — от 25 до 250 мм. В продаже и под заказ доступны сварные, литые и электросварные модели. Выбор зависит от схемы трубопровода, способа монтажа и требований к рабочему давлению.
Какие тройники ПЭ 280 мм можно заказать
Сварные тройники
Сварные тройники изготавливают соединением подготовленных отрезков полиэтиленовых труб. Такой вариант позволяет выпускать фитинги большого диаметра, в том числе с нестандартными размерами ответвлений.
- Равнопроходные 90°. Подходят для устройства перпендикулярного ответвления с сохранением диаметра трубопровода 280 мм.
- Редукционные 90°. Позволяют подключить к магистрали диаметром 280 мм трубу меньшего размера — от 25 до 250 мм.
- Тройники 45°. Используются, когда по проекту требуется отвести ответвление под острым углом к основной линии.

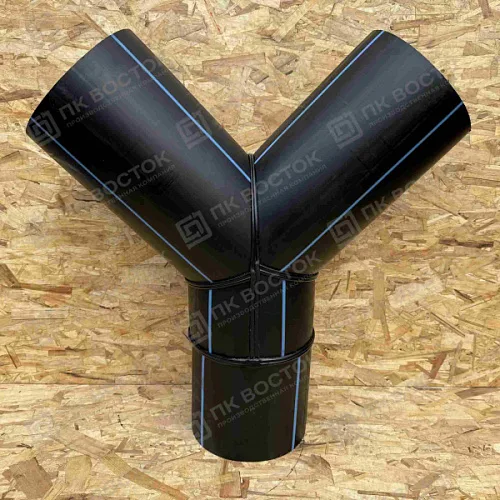

- Y-образные. Предназначены для разветвления трубопровода с расположением ответвлений под углом, предусмотренным конструкцией фитинга. Их применяют в узлах, где необходима соответствующая конфигурация потока и трассы.
Сварные изделия доступны в исполнениях SDR 11, 13,6, 17, 21 и 26. При заказе важно согласовать не только диаметры и угол, но и конструкцию тройника: расчётное давление сегментного фитинга может отличаться от давления, допустимого для исходной трубы.
Литые тройники
Литой тройник представляет собой цельноформованный фитинг без сборки корпуса из отдельных трубных сегментов. Такая конструкция подходит для узлов, в которых важны заводское исполнение и соответствие геометрии изделия заданным размерам.
Литые тройники ПНД выпускаются в SDR 11 и SDR 17. Можно подобрать равнопроходное исполнение либо редукционную модель с основной линией 280 мм и меньшим диаметром ответвления. Перед заказом необходимо проверить наличие нужного сочетания размеров в производственной линейке.

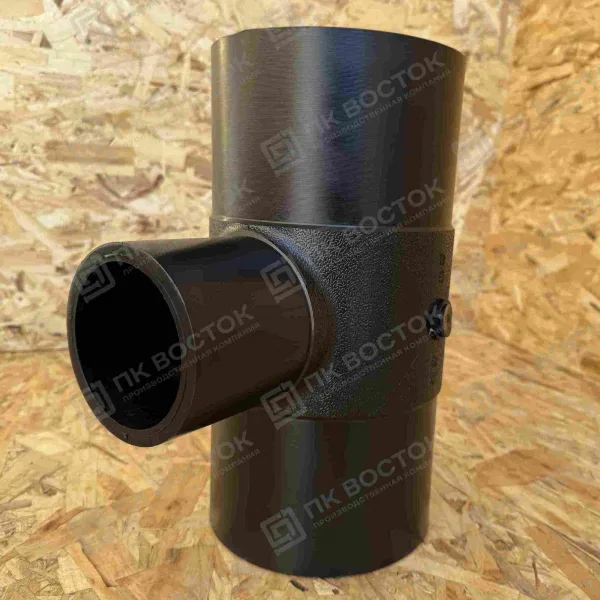

Электросварные тройники
Электросварные фитинги соединяют с полиэтиленовыми трубами с помощью специального сварочного аппарата. В зоне соединения расположен закладной нагревательный элемент: при прохождении электрического тока материал фитинга и трубы нагревается и формирует сварной узел.
Этот способ монтажа требует совместимости фитинга и трубы, соблюдения параметров сварки и подготовки поверхности. Электросварные тройники доступны в SDR 11 и SDR 17. При выборе для магистрали 280 мм следует отдельно уточнить доступные диаметры ответвлений и возможность применения конкретной модели в проектном узле.
SDR и рабочее давление тройников ПНД 280 мм
Показатель SDR — это отношение номинального наружного диаметра трубы к толщине её стенки. При одинаковом материале меньший SDR означает более толстую стенку. Для труб из ПЭ 100 стандарт ГОСТ Р 70628.2-2023 приводит следующие примеры номинального давления при температуре 20 °C и расчётном коэффициенте C = 1,25: ГОСТ Р 70628.2-2023.
| SDR | Номинальное давление трубы ПЭ 100 | Эквивалент в МПа |
|---|---|---|
| 11 | PN 16 — 16 бар | 1,6 МПа |
| 13,6 | PN 12,5 — 12,5 бар | 1,25 МПа |
| 17 | PN 10 — 10 бар | 1,0 МПа |
| 21 | PN 8 — 8 бар | 0,8 МПа |
| 26 | PN 6 — 6 бар | 0,6 МПа |
Важно: в таблице указаны справочные значения для труб ПЭ 100, а не универсальное допустимое давление для всех видов тройников. Для сегментных тройников ГОСТ Р 70628.3-2023 предусматривает коэффициент снижения номинального давления 0,5. Чтобы обеспечить требуемое давление в узле, конструкцию и SDR такого фитинга необходимо подбирать с учётом нормативных требований и документации изготовителя. ГОСТ Р 70628.3-2023, приложение B.
При выборе тройника учитывают материал труб, рабочую температуру, назначение сети, характеристики транспортируемой среды и способ соединения. Для конкретного изделия следует уточнить заявленное рабочее давление по технической документации.
Заказать тройник ПНД 280 мм от производителя
ПК «Восток» предлагает тройники ПНД для комплектации инженерных сетей. Стоимость указывается с учётом НДС. Если нужной модели нет на складе, возможно изготовление под заказ; средний срок производства — 3 дня.
При оформлении заявки укажите тип тройника, основной диаметр 280 мм, размер ответвления, угол исполнения, требуемый SDR и рабочее давление. Эти данные помогут подобрать подходящий фитинг и согласовать возможность изготовления.
