Тройники ПНД 180 мм
170 товаров
151 товар
46 товаров
Тройники ПЭ100 180 мм в наличии и под заказ. Сварные, литые и электросварные, равнопроходные и редукционные тройники с диаметром магистрали 180 мм SDR 11, 13.6, 17, 21 и 26. Цена товаров указана с НДС.
Фильтр
Тройники ПНД 180 мм для разветвления трубопроводов
При проектировании полиэтиленовой сети диаметром 180 мм важно заранее определить конфигурацию ответвления и способ соединения фитинга с трубами. Для таких узлов применяют тройники ПНД 180 мм сварного, литого и электросварного исполнения. Они бывают равнопроходными — с тремя выходами одинакового диаметра — и редукционными, рассчитанными на подключение трубы меньшего сечения.
ПК «Восток» предлагает тройники ПЭ 180 мм для комплектации инженерных трубопроводов. Диаметр бокового выхода редукционных моделей составляет от 25 до 140 мм. Стоимость указана с НДС. Если необходимого исполнения нет в наличии, можно заказать изготовление у производителя; средний срок производства — 3 дня.
Конструкции тройников ПЭ 180 мм
Сварные тройники 90°
Т-образный тройник с прямым боковым отводом используют для подключения ответвления перпендикулярно основной магистрали. Равнопроходная модель имеет три присоединительных участка диаметром 180 мм. В редукционном исполнении основной проход сохраняет размер 180 мм, а боковой выход подбирают в диапазоне от 25 до 140 мм.
Такие фитинги применяют при сборке разветвлённых трубопроводов, когда необходимо подключить дополнительную линию без изменения диаметра основной трубы.
Сварные тройники 45°
У этого исполнения ответвление расположено под углом 45° к магистрали. Его выбирают для узлов, в которых проектом предусмотрено наклонное подключение. Тройник может иметь одинаковые диаметры всех выходов или уменьшенный боковой отвод. Размеры и геометрию изделия следует согласовать с учётом схемы трубопровода.

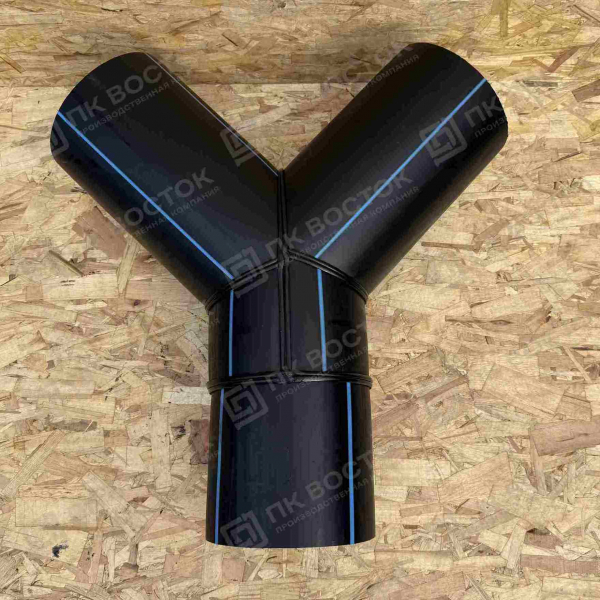

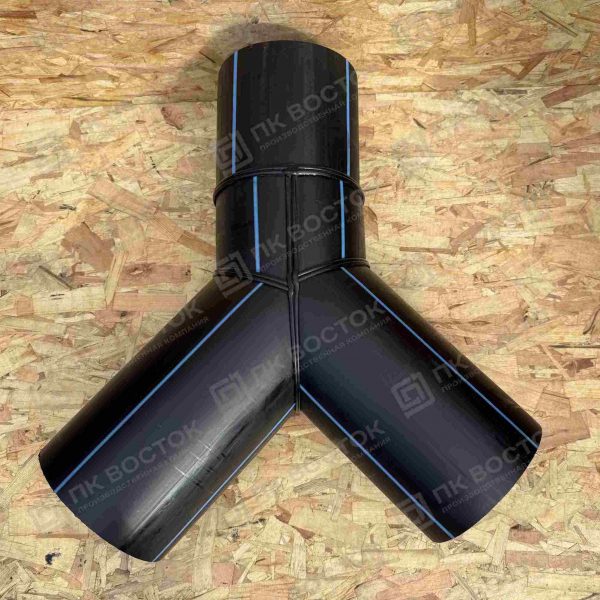

Y-образные сварные тройники
Y-образный фитинг отличается наклонным расположением ответвлений и не имеет стандартной Т-образной конфигурации. Он подходит для узлов, где требуется разделить или объединить линии под заданными углами. При подборе необходимо учитывать направление каждой ветки, диаметры подключаемых труб и размеры монтажного пространства.
Сварные тройники диаметром 180 мм доступны в SDR 11, 13,6, 17, 21 и 26.

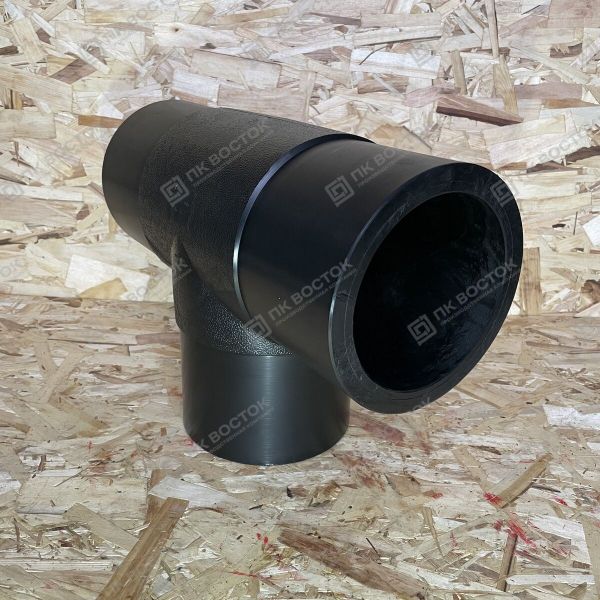

Литые тройники
Литой тройник изготавливают как цельное фасонное изделие. Его выбирают по готовой геометрии и присоединительным размерам, без формирования корпуса из отдельных сегментов трубы. Равнопроходные модели рассчитаны на соединение линий диаметром 180 мм, редукционные — на подключение ответвления от 25 до 140 мм.
Литые тройники предлагаются в SDR 11 и SDR 17. При заказе важно проверить характеристики конкретной модели, предусмотренный способ монтажа и совместимость с трубами системы.

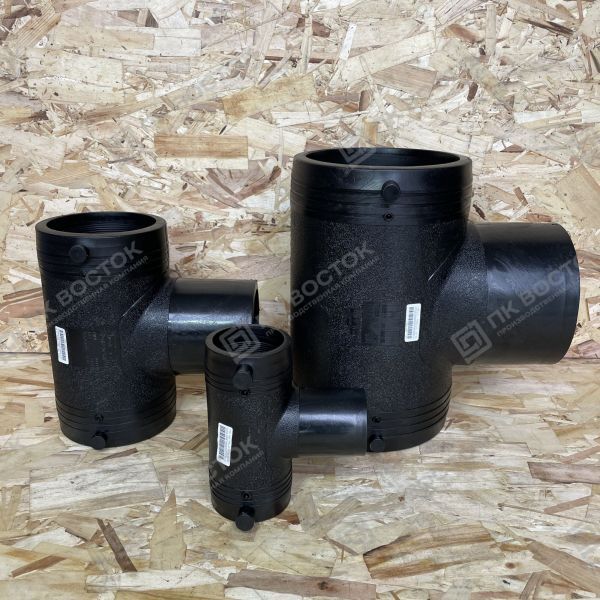

Электросварные тройники
Электросварной тройник соединяют с полиэтиленовыми трубами при помощи сварочного аппарата. Встроенный нагревательный элемент обеспечивает расплавление материала в зоне контакта, после охлаждения образуется сварное соединение. Монтаж выполняют с соблюдением требований изготовителя к подготовке поверхности, сварочному циклу и времени охлаждения.
Для магистрали диаметром 180 мм подбирают равнопроходный фитинг или редукционный вариант с боковым выходом от 25 до 140 мм. Электросварные модели доступны в SDR 11 и SDR 17. Перед заказом необходимо подтвердить наличие нужного диаметра в линейке конкретного производителя.
SDR и номинальное давление труб ПЭ 100
SDR — отношение номинального наружного диаметра трубы к толщине стенки. При одинаковом диаметре меньшее значение SDR означает более толстую стенку. Согласно ГОСТ Р 70628.2-2023, для труб из ПЭ 100 при температуре 20 °C и общем расчётном коэффициенте 1,25 предусмотрены следующие номинальные значения давления:
| SDR | Номинальное давление PN | МПа |
|---|---|---|
| 11 | 16 бар | 1,6 |
| 13,6 | 12,5 бар | 1,25 |
| 17 | 10 бар | 1,0 |
| 21 | 8 бар | 0,8 |
| 26 | 6 бар | 0,6 |
Важно: таблица показывает номинальное давление труб ПЭ 100, а не универсальное допустимое давление всех тройников. Для сегментных сварных тройников ГОСТ Р 70628.3-2023 предусматривает коэффициент снижения давления 0,5. Чтобы фитинг соответствовал номинальному давлению соединяемых труб, при его изготовлении может потребоваться материал с более толстой стенкой. Для литых и электросварных моделей следует ориентироваться на паспортные характеристики конкретного изделия.
Заказ тройников ПНД 180 мм от производителя
При запросе укажите тип изготовления, равнопроходное или редукционное исполнение, диаметр бокового выхода, значение SDR и требуемое рабочее давление. Для сварных тройников дополнительно согласуйте конфигурацию ответвления: 90°, 45° или Y-образную.
ПК «Восток» поставляет тройники ПНД 180 мм по цене с НДС. Если нужной модели нет на складе, изготовим её под заказ. Средний срок производства — 3 дня. Перед оформлением заказа рекомендуем согласовать параметры фитинга с проектными требованиями к трубопроводу.
