Тройники ПЭ100 140 мм в наличии и под заказ. Сварные, литые и электросварные, равнопроходные и редукционные тройники с диаметром магистрали 140 мм SDR 11, 13.6, 17, 21 и 26. Цена товаров указана с НДС.
Фильтр
Тройники ПНД 140 мм для разветвления трубопроводов
Когда к полиэтиленовой магистрали диаметром 140 мм требуется подключить дополнительную линию, используют тройники с соответствующими присоединительными размерами. Для разных схем монтажа подходят равнопроходные модели с выходами одного диаметра и редукционные фитинги, у которых боковое ответвление меньше основного прохода.
Тройник ПЭ 140 мм можно выбрать в сварном, литом или электросварном исполнении. Для редукционных моделей диаметр ответвления составляет от 25 до 125 мм. ПК «Восток» предлагает продукцию от производителя: цена указывается с НДС, а при отсутствии нужной позиции на складе возможен заказ на изготовление. Средний срок производства — 3 дня.
Виды тройников ПНД 140 мм

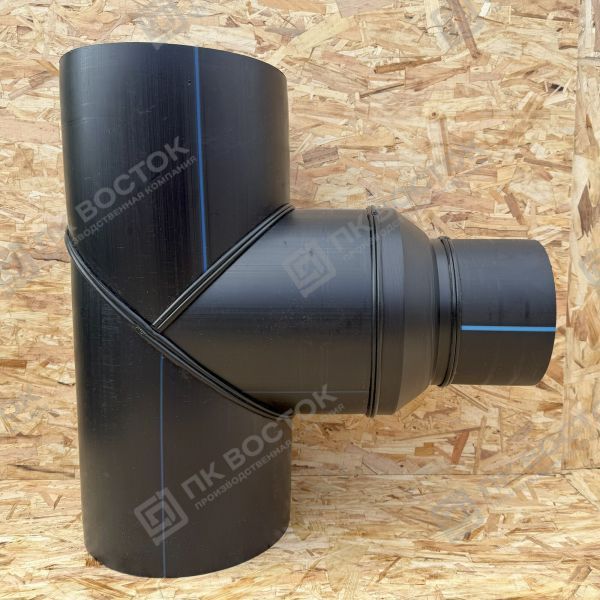

Сварные тройники 90°
Это Т-образные фитинги для подключения боковой ветки перпендикулярно основной линии. Равнопроходный тройник имеет три присоединительных участка диаметром 140 мм. Редукционный вариант сохраняет основной проход 140 мм, но позволяет подключить трубу диаметром от 25 до 125 мм.
Сварные тройники подходят для проектных узлов, где необходимо согласовать размеры ответвления с параметрами магистрали. При выборе учитывают SDR, толщину стенки и требования к рабочему давлению.

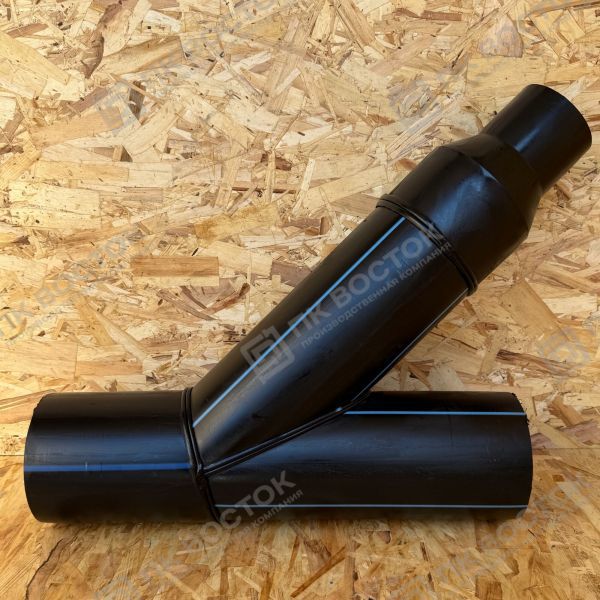

Сварные тройники 45°
У этих фитингов боковое ответвление расположено под углом 45° к основной линии. Такое исполнение выбирают, если проект предусматривает наклонное подключение. В зависимости от конфигурации тройник может быть равнопроходным или редукционным; размеры присоединений следует согласовать при заказе.

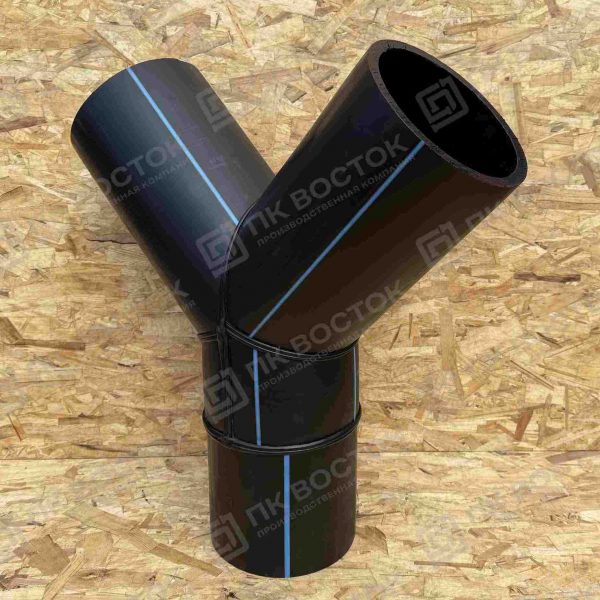

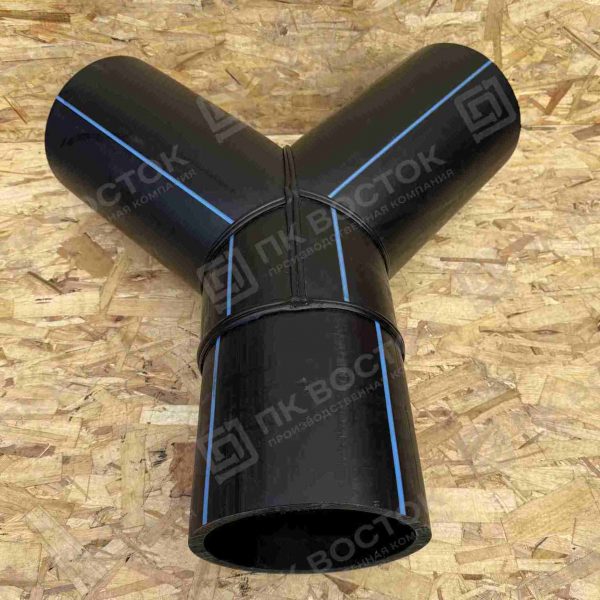

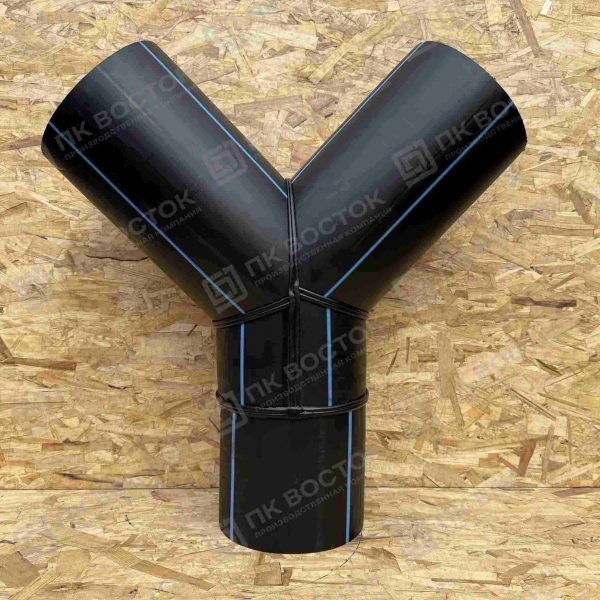

Сварные Y-образные тройники
Y-образная конструкция отличается наклонным разветвлением вместо стандартного перпендикулярного бокового выхода. Такие тройники используют в узлах, где направление подключаемых линий должно соответствовать проектной схеме. Перед изготовлением важно уточнить углы, диаметры всех выходов и требуемое исполнение.
Сварные тройники ПНД 140 мм доступны в SDR 11, 13,6, 17, 21 и 26.

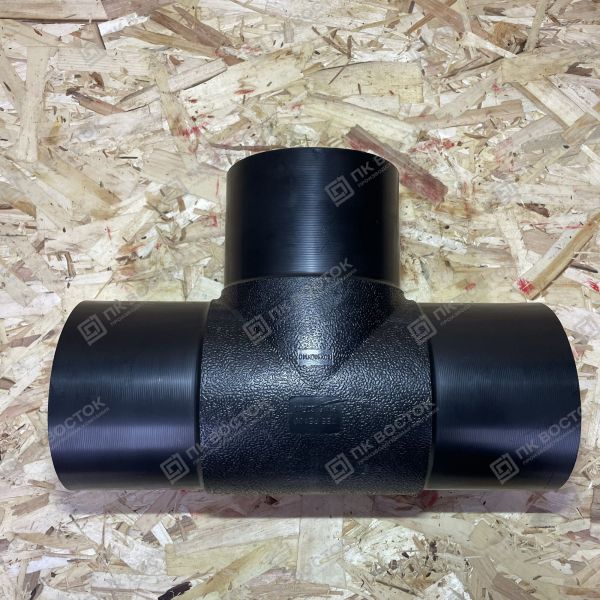

Литые тройники
Литые модели производятся как цельные фасонные изделия. При выборе такого фитинга не требуется подбирать конфигурацию по отдельным сварным сегментам: учитывают готовую геометрию, диаметры выходов и характеристики конкретной модели.
Можно подобрать равнопроходный тройник с тремя выходами диаметром 140 мм или редукционный вариант с ответвлением от 25 до 125 мм. Литые тройники предусмотрены в SDR 11 и SDR 17. Совместимость с трубами и допустимые параметры эксплуатации следует проверять по документации изделия.

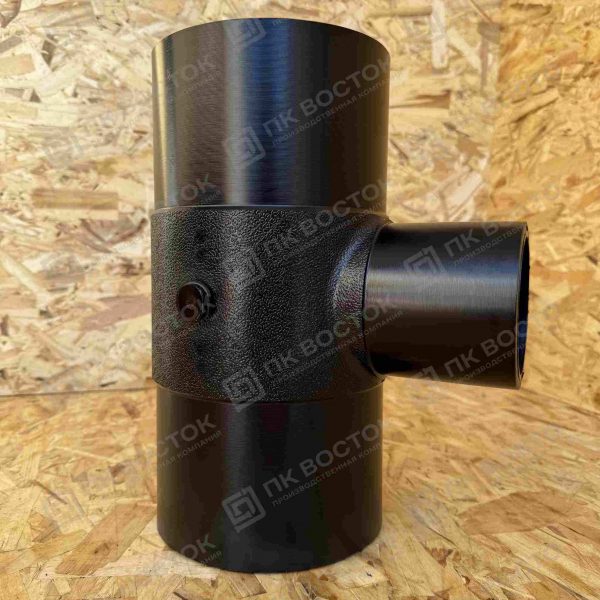

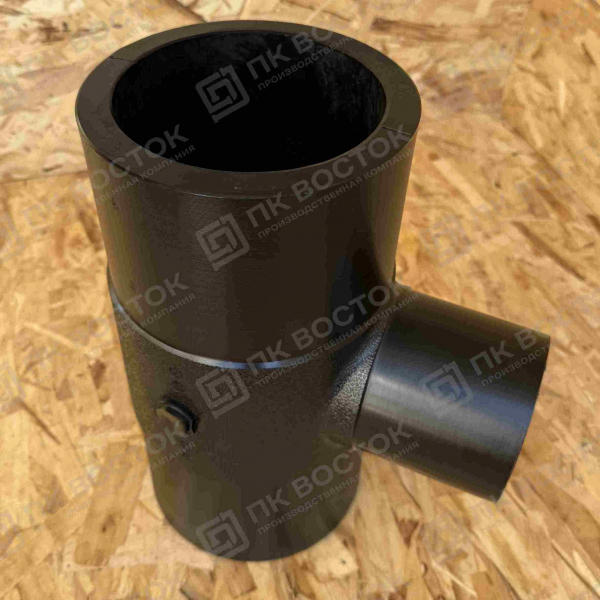

Электросварные тройники
Электросварные фитинги соединяют с полиэтиленовыми трубами с помощью сварочного аппарата. Встроенный нагревательный элемент расплавляет полиэтилен в зоне соединения, после охлаждения образуется сварной узел. При монтаже необходимо соблюдать инструкцию изготовителя по подготовке поверхности, параметрам сварочного цикла и времени охлаждения.
Для трубопровода диаметром 140 мм выбирают равнопроходную модель либо редукционный тройник с боковым выходом от 25 до 125 мм. Доступные исполнения — SDR 11 и SDR 17. Перед заказом следует проверить наличие подходящего диаметра в линейке выбранного производителя.
SDR и номинальное давление
SDR — отношение номинального наружного диаметра трубы к толщине её стенки. При одинаковом диаметре меньшее значение SDR означает более толстую стенку. Для труб из ПЭ 100 при температуре 20 °C и расчётном коэффициенте 1,25 ГОСТ Р 70628.2-2023 приводит следующие номинальные значения давления:
| SDR | Номинальное давление PN для труб ПЭ 100 | МПа |
|---|---|---|
| 11 | 16 бар | 1,6 |
| 13,6 | 12,5 бар | 1,25 |
| 17 | 10 бар | 1,0 |
| 21 | 8 бар | 0,8 |
| 26 | 6 бар | 0,6 |
Важно: значения в таблице относятся к трубам ПЭ 100 и не означают, что любой тройник с тем же SDR автоматически выдерживает такое давление. Для сегментных тройников, изготовленных из отрезков труб, ГОСТ Р 70628.3-2023 предусматривает коэффициент снижения номинального давления 0,5. Чтобы обеспечить давление, соответствующее соединяемым трубам, конструкция тройника должна учитывать это требование. Для литых и электросварных изделий допустимое давление уточняют по документации производителя.
Заказ тройников ПЭ 140 мм
При подборе сообщите тип фитинга, конфигурацию ответвления, диаметр бокового выхода, SDR и требуемое рабочее давление. Для сварного исполнения также укажите угол — 90°, 45° или Y-образную конструкцию.
ПК «Восток» поставляет тройники ПНД 140 мм по цене с НДС. Если нужного исполнения нет в наличии, его можно заказать у производителя. Средний срок изготовления — 3 дня. Перед оформлением заказа рекомендуем согласовать параметры фитинга с характеристиками трубопровода.
